L'installation correcte des câbles armés est essentielle pour garantir la sécurité électrique, les performances à long terme et la conformité aux normes locales. Même les câbles de la meilleure qualité peuvent tomber en panne prématurément s'ils sont mal installés, ce qui entraîne des réparations coûteuses, des temps d'arrêt de l'équipement ou des risques pour la sécurité.
Les câbles armés sont spécialement conçus pour offrir une protection mécanique supplémentaire contre les chocs, l'humidité et les contraintes environnementales. Ils sont largement utilisés dans les applications industrielles, souterraines et extérieures où la durabilité et la fiabilité ne sont pas négociables. Toutefois, pour tirer pleinement parti de leur conception robuste, chaque étape - de la planification à la terminaison finale - doit respecter les meilleures pratiques et les normes applicables telles que les directives IEC, NEC ou AS/NZS.
Cet article présente pratiques d'installation essentielles pour aider les ingénieurs, les entrepreneurs et les gestionnaires de projets à réaliser des systèmes de câbles sûrs, efficaces et durables.
Table des matières
Préparation : Inspection du site et planification de l'itinéraire
Une bonne préparation est essentielle avant la pose du câble. Elle permet d'éviter des erreurs coûteuses et de s'assurer que le type de câble et la méthode d'installation choisis sont adaptés à l'environnement du projet.
- Procéder à une inspection approfondie du site
Avant l'installation, inspectez le site pour identifier les conditions environnementales et physiques. Vérifiez qu'il n'y a pas d'exposition à l'eau, à des produits chimiques, à des contraintes mécaniques ou à des températures extrêmes. Comprendre le terrain - qu'il soit souterrain, en plein air ou dans des installations industrielles - permet de déterminer le type de câble blindé approprié et les mesures de protection nécessaires. Planifiez soigneusement le parcours du câble
Définir des itinéraires clairs et directs afin de minimiser les courbes inutiles ou les contraintes mécaniques. Évitez les zones présentant des arêtes vives, un trafic important ou des interférences potentielles avec d'autres services (tels que les lignes de distribution d'eau ou de communication). Pour les installations souterraines, veillez à ce que l'itinéraire permette une profondeur d'enfouissement suffisante et un drainage adéquat afin d'éviter les dommages à long terme.Choisir le type et la taille de câble appropriés
Sélectionnez un câble adapté à la tension, à la charge et aux conditions environnementales de l'application. Par exemple, Fil d'acier blindé (SWA) sont idéaux pour la protection mécanique en milieu industriel, tandis que les câbles Fil d'aluminium blindé (AWA) conviennent aux systèmes unipolaires afin d'éviter les interférences magnétiques. Un léger surdimensionnement peut améliorer la sécurité et réduire la chute de tension.Vérifier le respect des normes
Veiller à ce que tous les matériaux et composants soient conformes aux normes nationales ou internationales, telles que IEC 60502, AS/NZS 5000.1ou Article 310 du NEC. La conformité garantit des performances constantes, la sécurité incendie et l'intégrité électrique tout au long de la durée de vie du système.Préparer les outils et accessoires appropriés
Rassemblez les presse-étoupes, les taquets, les produits d'étanchéité et les outils d'installation approuvés avant de commencer. L'utilisation des accessoires appropriés simplifie non seulement l'installation, mais garantit également une mise à la terre correcte et une protection contre l'humidité.
Méthodes d'installation
Le choix de la bonne méthode d'installation est crucial pour garantir la sécurité, la longévité et la performance des câbles. La méthode dépend des conditions du site, des exigences de charge et de l'exposition à l'environnement. Vous trouverez ci-dessous un guide rapide comparant les méthodes d'installation les plus courantes.

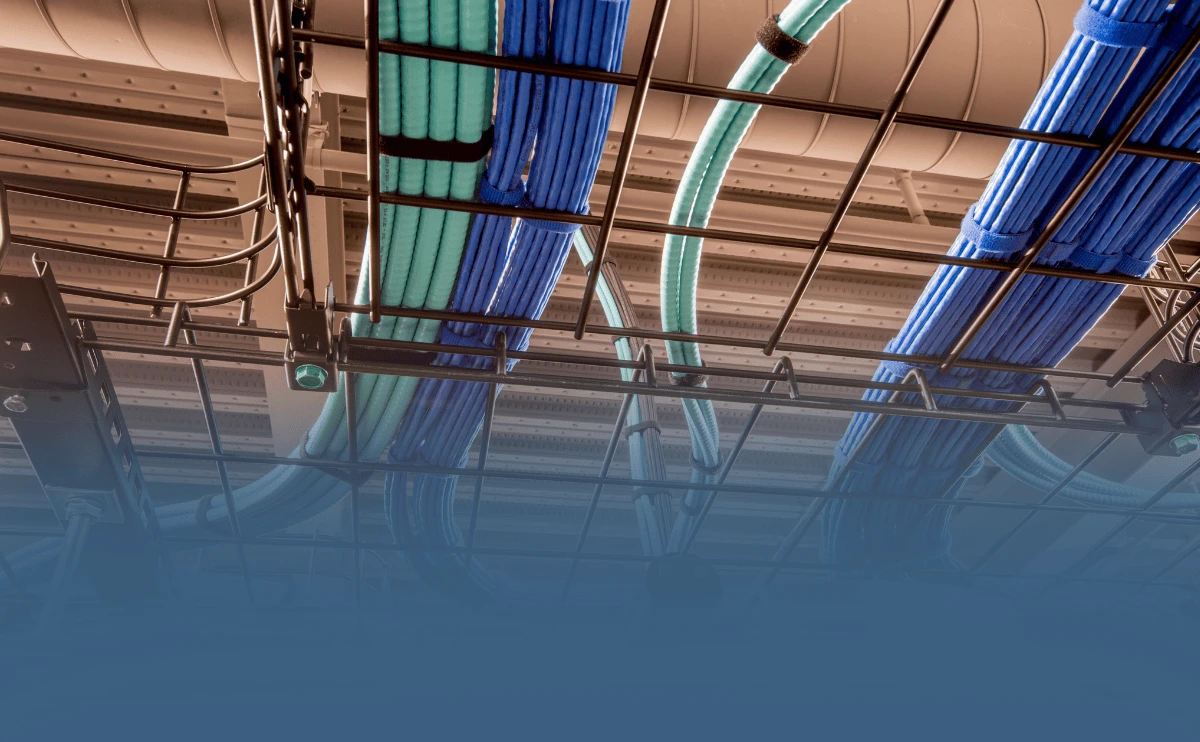

| Méthode d'installation | Description | Meilleure utilisation pour | Principales considérations | Type de câble commun |
|---|---|---|---|---|
| Inhumation directe | Les câbles sont posés directement dans le sol avec des couvertures de protection ou un lit de sable. | Longs trajets souterrains, distribution d'énergie à l'extérieur ou installations à distance. | Veillez à ce que la profondeur d'enfouissement et la protection contre l'humidité soient correctes. Évitez les pierres pointues et appliquez des rubans d'avertissement. | Câbles armés SWA ou STA avec gaine résistante à l'humidité. |
| Dans le conduit / le bac | Les câbles passent par des conduits en PVC, en acier ou des chemins de câbles pour une protection et une accessibilité accrues. | Installations industrielles, bâtiments, tunnels et systèmes intérieurs. | Éviter de trop remplir les conduits. Maintenir le rayon de courbure et assurer une ventilation adéquate. | Câbles armés SWA ou AWA selon le type d'âme. |
| souterrains ou aériens | Les réseaux souterrains offrent une meilleure protection, tandis que les réseaux aériens sont plus rapides et moins chers à installer. | souterraines pour des raisons de fiabilité et de sécurité ; aériennes pour des lignes temporaires ou rurales. | Les systèmes souterrains nécessitent une planification et des coûts plus importants ; les systèmes aériens nécessitent des matériaux résistants aux intempéries. | souterrain : SWA ou STA ; aérien : AWA ou câbles en aluminium renforcés. |
Etapes de l'installation du câble armé
Une installation correcte garantit la sécurité et l'efficacité de vos câbles armés au fil du temps. Suivez les étapes suivantes pour réaliser une installation fiable et conforme.
Étape 1 : Étude du site et atténuation des risques
Cartographie des services publics souterrains en utilisant des localisateurs électromagnétiques (par exemple, RD8000) pour éviter d'endommager l'excavation.
Audit environnemental:
Pour les sites corrosifs, utiliser une isolation XLPE sans halogène (résiste aux acides et aux alcalis).
Pour les zones à haute température, utiliser des câbles XLPE à 90°C (par rapport au PVC standard à 70°C).
Vérification de la tension nulle: Test au multimètre après la coupure de l'alimentation pour détecter les risques de rétroaction.
Étape 2 : Optimisation de la coupe et de la longueur
Formule de découpe: Longueur réelle = Distance mesurée × 1.1 + Allocation de terminaison (≥0.5m)4.
Exigences en matière d'outils: Coupe-câbles rotatifs uniquement (évite la déformation de l'armure).
Conformité du rayon de courbure:
| Type de câble | Min. Rayon de courbure |
|---|---|
| SWA (Steel Wire Armour) | 12D |
| STA (Steel Tape Armour) | 20D |
Étape 3 : Protocole de mise à la terre critique
Mandat de mise à la terre de l'armure:
Blindage à l'aide d'un Segment nu de 50 mm pour la liaison par tresse de cuivre.
Résistance de mise à la terre ≤4Ω (selon IEC 60204-1 §8.2).
Protection du conducteur: Les manchons thermiques réparent les entailles dans l'isolant (pas de ruban adhésif).
Étape 4 : Sélection du presse-étoupe et étanchéité
Presse-étoupe IP:
Extérieur : IP68 + double joint en néoprène
Zones chimiques : Corps en acier inoxydable 316.
Test post-installation: Pulvériser de la mousse de détection de fuites pour vérifier la résistance à l'humidité.
Étape 5 : Terminaison selon le couple de serrage
Normes de serrage des bornes (IEC 60364) :
| Taille du conducteur | Plage de couple (N-m) |
|---|---|
| 2,5 mm² | 0.8-1.2 |
| 16 mm² | 2.5-3.5 |
Prévention de la corrosion: Cosses étamées + graisse NO-OX-ID pour les interfaces cuivre-aluminium.
Étape 6 : Tests obligatoires de pré-énergétisation
Résistance de l'isolation: ≥100 MΩ/km (2500V megger, 1-min hold).
Test du haut pot: 15kV DC pendant 1 min (pas d'embrasement).
Contrôle de continuité: ≤0,1Ω résistance de l'armure à la terre.
Tableau de référence technique :
| Paramètres | Exigence standard | Risque de défaillance |
|---|---|---|
| Mise à la terre de l'armure | IEC 60204-1 §8.2 | Choc électrique/dommages dus à la foudre |
| Rayon de courbure | 12-20× OD (par type de câble) | Fissuration de l'isolation |
| Couple de terminaison | IEC 60364 tableau A.2 | Surchauffe (>ΔT 40°C) |
| Essai d'isolation | GB 50150-2016 Clause 6.0.2 | Court-circuit après mise sous tension |

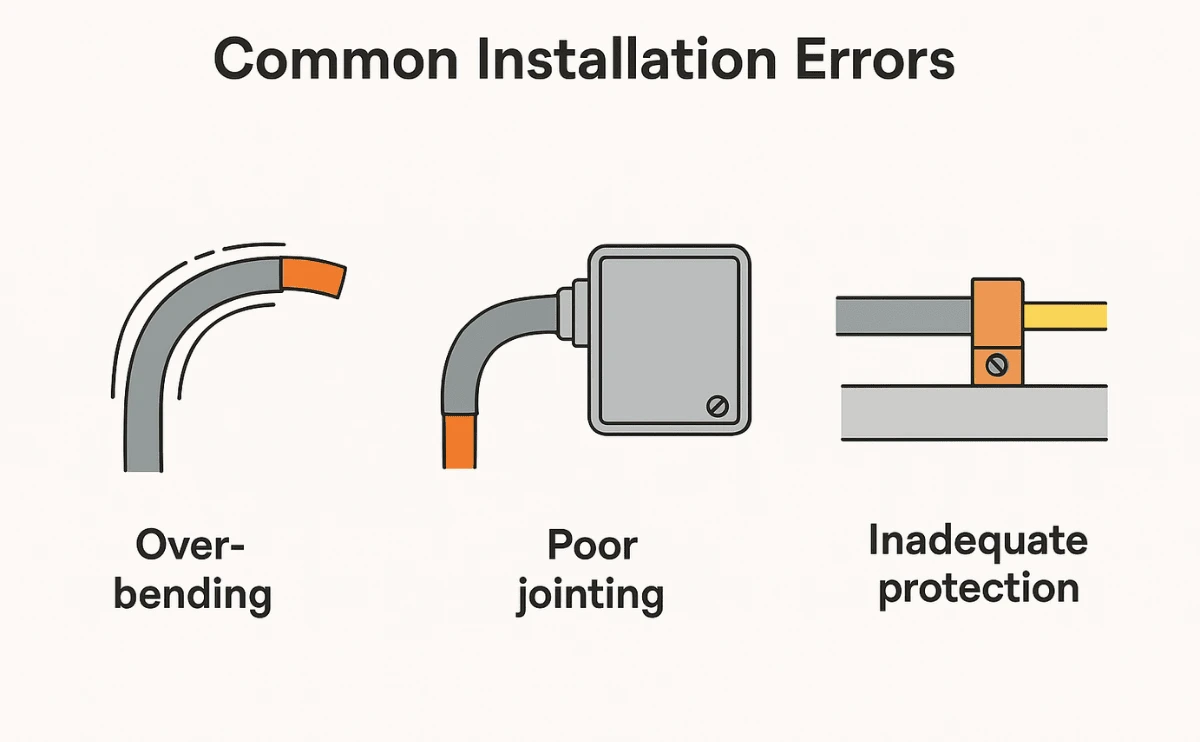

Erreurs d'installation courantes et comment les éviter
Même les câbles armés de la meilleure qualité peuvent tomber en panne s'ils sont mal installés. Voici trois des erreurs les plus fréquentes - et comment les éviter :
Surpliage
Comment cela se produit-il ? Les installateurs plient souvent le câble trop étroitement autour des coins, des plateaux ou des conduits pour s'adapter à l'espace limité, dépassant ainsi le rayon de courbure minimum du fabricant.
Pourquoi c'est un problème : les couches d'isolation et d'armure sont soumises à des contraintes, ce qui provoque des fissures ou des dommages aux conducteurs internes pouvant entraîner des défaillances électriques.
Comment l'éviter ? Respectez toujours le rayon de courbure minimal spécifié (généralement 12 à 15 fois le diamètre total du câble) et utilisez des guides de câble ou des rouleaux doux lors de l'installation.
Mauvaise articulation
Comment cela se produit-il ? Utilisation d'un presse-étoupe de mauvaise taille ou d'un mauvais type, mauvais serrage des terminaisons ou absence de connexion correcte de l'armure pour la mise à la terre.
Pourquoi c'est un problème : des joints lâches ou mal ajustés peuvent provoquer des surchauffes, des arcs électriques et des infiltrations d'humidité, ce qui réduit la durée de vie et la sécurité des câbles.
Comment l'éviter ? Choisir le bon type de presse-étoupe (par exemple, BW, CW ou A2), assurer une fixation mécanique étanche et mettre l'armure à la terre conformément aux normes d'installation.
Protection inadéquate
Comment cela se produit-il ? La pose de câbles directement dans le sol sans conduit, l'installation dans des zones sujettes à l'accumulation d'eau, ou un blindage mécanique insuffisant dans les zones à forte circulation.
Pourquoi c'est un problème : les câbles exposés risquent d'être écrasés, corrodés ou endommagés par l'eau, ce qui peut dégrader l'isolation et provoquer des courts-circuits.
Comment l'éviter ? Pour les installations souterraines, utiliser des conduits ou des gaines de protection ; pour les zones extérieures ou à risque mécanique, utiliser des rubans d'acier ou des câbles armés avec une couverture supplémentaire ou des tuiles d'avertissement.
Conseils de maintenance : Inspection périodique et tests de résistance de l'isolation
Pour que les câbles armés restent fiables et sûrs, il est essentiel de les entretenir régulièrement.
Inspection périodique : Vérifiez qu'il n'y a pas de fissures, de corrosion ou de joints desserrés. Une détection précoce permet d'éviter les infiltrations d'humidité et les dommages mécaniques. Inspecter au moins une fois par an ou plus souvent dans les environnements difficiles.
Test de résistance d'isolation (test IR) : Utilisez un mégohmmètre pour mesurer l'état de l'isolation. Comparez les résultats avec les relevés de référence - des valeurs faibles indiquent des problèmes de vieillissement ou d'humidité.
Vérifier les connexions : S'assurer que les terminaisons de l'armure et du presse-étoupe sont bien serrées et exemptes de corrosion pour une mise à la terre correcte.
Tenir des registres : Enregistrer les dates d'inspection et les résultats des tests pour référence ultérieure et audits de sécurité.
