Le choix du bon câble électrique est l'une des décisions les plus importantes de tout projet, qu'il s'agisse de câbler une maison, d'installer des machines ou d'alimenter des sites industriels. Le bon câble a une incidence sur la sécurité, l'efficacité, la durée de vie et la conformitéUn mauvais choix peut entraîner une surchauffe, une chute de tension, une défaillance de l'équipement, voire un risque d'incendie.
Les normes électriques variant d'un marché mondial à l'autre - CEI en Asie du Sud-Est, GB en Chine, AS/NZS en Australie et NEC aux États-Unis - les acheteurs sont souvent confrontés à des noms de câbles déroutants, à des températures nominales différentes et à des exigences incohérentes en matière de matériaux. Un câble qui fonctionne dans un pays peut ne pas être accepté dans un autre.
Ce guide fournit une cadre de sélection universel pour aider les acheteurs mondiaux à choisir le bon câble électrique en fonction des critères suivants les exigences en matière d'environnement, de matériaux, de certification, de tension et de protection mécanique-quelle que soit la région.
Table des matières
Facteur de sélection 1 : Normes et certification
Normes mondiales de câblage et exigences en matière de tension (comparaison rapide)
| Région / Marché | Norme principale | Système de tension typique | Ce que cela signifie pour la sélection des câbles |
|---|---|---|---|
| États-Unis | NEC (Code national de l'électricité) | 120/240V | Nécessite des câbles homologués UL (THHN, NM-B). Le PVC est souvent utilisé ; il faut respecter des tests de flamme stricts. |
| Australie / Nouvelle-Zélande | AS/NZS 3000 + AS/NZS 5000 | 230/240V | Utiliser les types V75/V90, TPS, XLPE. Exigences obligatoires en matière de température et d'UV. |
| Chine | GB / GB/T + Certification CCC | 220/380V | Utiliser BV/BYJ/YJV/YJV22. De nombreux câbles dépassent les normes IEC. CCC requis pour les câbles de bâtiment. |
| Thaïlande | TIS (norme industrielle thaïlandaise) | 220/230V | NYY, NYM largement utilisés. Doit être conforme aux spécifications de fabrication de TIS. |
| Asie du Sud-Est (Malaisie, Indonésie, etc.) | Normes alignées sur la CEI (SIRIM, SPLN) | 220/230V | Câbles de type IEC (NYM, H07RN-F, XLPE). La certification varie selon les pays. |
Le choix du câble doit toujours correspondre à la norme de câblage locale (NEC, AS/NZS, GB, TIS) et s'assurer que la tension nominale est conforme aux exigences du système électrique de la région.
Facteur de sélection 2 : Environnement
Le choix du bon câble dépend aussi fortement de l'environnement d'installation. Des conditions différentes exigent des matériaux d'isolation, des gaines et des niveaux de protection différents pour garantir la sécurité et les performances à long terme.
Vue d'ensemble de l'environnement et types de câbles recommandés
| État de l'environnement | Principaux risques | Types de câbles recommandés | Raisons |
|---|---|---|---|
| Intérieur (zones sèches) | Humidité minimale | BV, H05VV-F | Les câbles en PVC sont économiques et adaptés à la protection intérieure. |
| Extérieur (exposition au soleil) | Dommages causés par les UV, la chaleur | H07RN-F, câbles XLPE, V90 | Le caoutchouc ou le XLPE résistant aux UV maintient les performances sous la lumière du soleil et à des températures plus élevées. |
| Humidité élevée / climat tropical | Pénétration d'humidité, corrosion | NYM, H07RN-F, LSHF XLPE | L'épaisseur supplémentaire de la gaine et l'isolation résistante à l'humidité empêchent la dégradation. |
| Installation souterraine | Pression du sol, humidité | Câbles armés YJV22, NYY, XLPE | L'armature et la gaine en PE assurent une protection mécanique et contre l'eau. |
| Industrie / machines | Huile, abrasion, vibrations | H07RN-F, SY/Câbles de contrôle | Les câbles flexibles en caoutchouc supportent les mouvements et les contraintes mécaniques. |
En résumé, il faut adapter l'isolation et la gaine des câbles aux conditions réelles. Par exemple, les zones humides ont besoin de PVC/XLPE résistant à l'humidité, tandis que les zones extérieures ont besoin de matériaux résistants aux UV, et les voies souterraines ont besoin d'un blindage.
Facteur de sélection 3 : matériaux
Les matériaux des câbles déterminent la sécurité, l'efficacité et la fiabilité de votre système - voici un guide visuel rapide des principales différences.

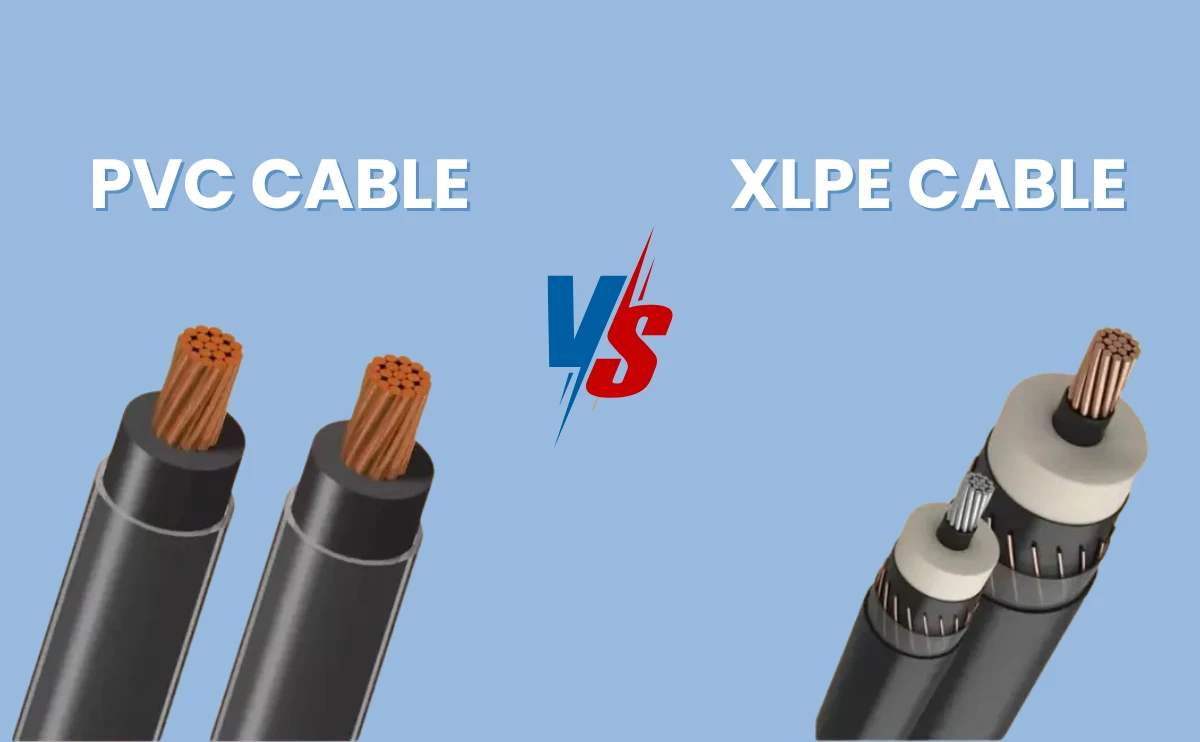

XLPE vs PVC
- XLPE (polyéthylène réticulé) offre une plus grande résistance à la chaleur, une meilleure résistance mécanique et une durée de vie plus longue, ce qui est idéal pour les systèmes industriels, extérieurs ou à forte charge.
- PVC (chlorure de polyvinyle) est rentable, facile à installer et convient à un câblage intérieur standard où la chaleur et l'exposition aux UV sont faibles.
Conducteurs en cuivre ou en aluminium
- Cuivre offre une conductivité, une stabilité et une fiabilité excellentes, ce qui en fait un produit de choix pour les installations résidentielles, commerciales et critiques.
- Aluminium est plus léger et plus économique pour les grandes lignes de distribution d'énergie, bien qu'il nécessite des câbles de plus grande taille pour égaler les performances du cuivre.
LSHF vs revêtement en PVC
- LSHF (Low Smoke Halogen Free) (sans halogène et à faible dégagement de fumée) produit peu de fumée et aucun gaz toxique pendant l'incendie - recommandé pour les aéroports, les hôpitaux, les tunnels et les espaces publics fermés.
- Gaine en PVC est acceptable pour les environnements généraux sans exigences strictes en matière de sécurité incendie et reste d'un bon rapport qualité-prix.
Facteur de sélection 4 : Blindage et protection
- Quand l'armure est nécessaire (STA / SWA)
Câbles armés-STA (Steel Tape Armour) et SWA (Steel Wire Armour)-sont essentiels lorsque les câbles sont soumis à des contraintes mécaniques, à des chocs importants ou à des installations souterraines. Les câbles STA sont couramment utilisés pour les lignes fixes intérieures ou souterraines, tandis que les câbles SWA sont mieux adaptés aux environnements extérieurs ou à haute tension.
- Protection contre les rongeurs
Dans les régions où les rongeurs sont actifs (ce qui est fréquent en Asie du Sud-Est, en Inde et sur les chantiers de construction ruraux), il convient de blinder ou d'isoler le matériel de protection des rongeurs. gaines ondulées en acier/aluminium aide à prévenir les dommages causés par les rongeurs et les pannes de service.
- Protection contre la corrosion et l'humidité
Dans les environnements côtiers, humides ou exposés à des produits chimiques, choisissez des câbles avec :
Armure en acier galvanisé pour la résistance à la corrosion
Gaines extérieures en PVC/XLPE pour bloquer l'humidité
Couches hydrofuges pour les zones souterraines ou inondables.
Facteur de sélection 5 : Structure du câble
Rayon de courbure
Les différentes constructions de câbles permettent des limites de courbure différentes. Un rayon de courbure plus petit est essentiel pour les installations étroites telles que les panneaux, les conduits et les machines compactes.
Niveau de flexibilité
La flexibilité dépend du matériau de la gaine, de l'isolation et de la classe du conducteur. Les câbles flexibles réduisent les difficultés d'installation et évitent les dommages causés par les mouvements ou les vibrations.
Classe de conducteur
Les classes de conducteurs (classe 1, 2, 5, 6) déterminent la rigidité ou la souplesse du câble :
Classe 1 : Conducteur solide - rigide, pour câblage fixe
Classe 2 : Conducteur semi-rigide - semi-flexible, alimentation générale
Classe 5/6 : Fil fin - grande flexibilité pour les machines et les équipements mobiles
Tableau de comparaison : Rayon de courbure, flexibilité, classe de conducteur
| Fonctionnalité | Classe 1 (solide) | Classe 2 (toronné) | Classe 5/6 (flexible) |
|---|---|---|---|
| Rayon de courbure | Grande (la moins flexible) | Moyen | Petit (facile à plier) |
| Niveau de flexibilité | Faible | Moyen | Haut |
| Meilleur pour | Câblage de bâtiment, installation fixe | Distribution d'énergie, câbles de commande | Robotique, équipement, espaces restreints |
Choisir le bon câble avec NAN CABLE
Pour choisir le bon câble électrique, il faut comprendre les normes, l'environnement, les matériaux et les besoins de protection de votre marché. Avec plus de 40 ans d'expérience dans la fabricationNAN CABLE a soutenu mégaprojets en Asie, en Afrique et en Asie du Sud-Est. AustralieLes câbles sont fabriqués à partir d'une technologie de pointe, soutenue par une équipe d'ingénieurs professionnels qui veillent à ce que chaque câble réponde aux exigences mondiales les plus strictes.
Si vous besoin de conseils pour votre région ou votre projet spécifique, notre équipe peut vous aider à faire le choix le plus sûr et le plus rentable.
