Le système électrique australien est régi par des normes de sécurité parmi les plus strictes au monde, en grande partie parce que le climat, les pratiques d'installation et le cadre réglementaire du pays exigent une plus grande fiabilité que dans beaucoup d'autres régions. Le fondement de ces réglementations est la AS/NZS 3000 Règles de câblageLa norme NECA (National Electrical and Communications Association) est une norme légale qui régit tout, de la construction des câbles et des types d'isolation aux méthodes d'installation et aux codes de couleur. Guidées par la National Electrical and Communications Association (NECA), ces normes évoluent continuellement pour refléter les nouvelles technologies, améliorant ainsi la sécurité et les performances à long terme.
Contrairement aux États-Unis ou à l'Europe, l'Australie est confrontée à des défis environnementaux uniques qui influencent fortement la conception des câbles. Les températures ambiantes élevées, la forte exposition aux UV et les longs parcours de câbles à l'extérieur nécessitent des matériaux d'isolation tels que V75 et V90ainsi que des constructions durables telles que TPS et XLPEafin de garantir la stabilité dans des conditions difficiles. Ces exigences plus strictes signifient que de nombreux types de câbles internationaux ne peuvent pas être utilisés de manière interchangeable sur le marché australien.
La compréhension de ces normes est essentielle pour toute personne travaillant sur des projets électriques en Australie, qu'il s'agisse de choisir des fils de construction, des câbles d'alimentation ou des produits de qualité industrielle, car la conformité n'est pas facultative. C'est la base d'installations électriques sûres, fiables et durables dans tout le pays.
Table des matières
Aperçu des normes AS/NZS relatives aux câbles
Le système australien de câbles électriques est principalement régi par deux groupes de normes clés :
AS/NZS 3000 (règles de câblage) et le Série AS/NZS 5000. Ces documents définissent la sécurité de la construction des câbles, les pratiques d'installation et les exigences de conformité. L'édition 2018 de la norme AS/NZS 3000 a fait l'objet de nombreuses modifications, dont les plus récentes. Amendement 3 (2023) et Arrêt 1:2024-qui renforcent encore la sécurité, les normes relatives aux matériaux et les méthodes d'identification.
AS/NZS 3000:2018 (Règles de câblage) + derniers amendements
La norme AS/NZS 3000 fixe des exigences pour
- Méthodes de câblage
- Environnements d'installation des câbles
- Distances minimales de sécurité
- Règles de mise à la terre
- Identification des conducteurs
- Types de câbles approuvés pour différentes applications
L'amendement 2023 et l'arrêt 2024 renforcent le dispositif :
- des conseils plus clairs sur la sélection des câbles pour les conditions de haute température
- des exigences accrues en matière de résistance aux UV et d'installation à l'extérieur
- mise à jour des codes de couleur des conducteurs
- des attentes renforcées en matière de résistance au feu pour les câbles de construction

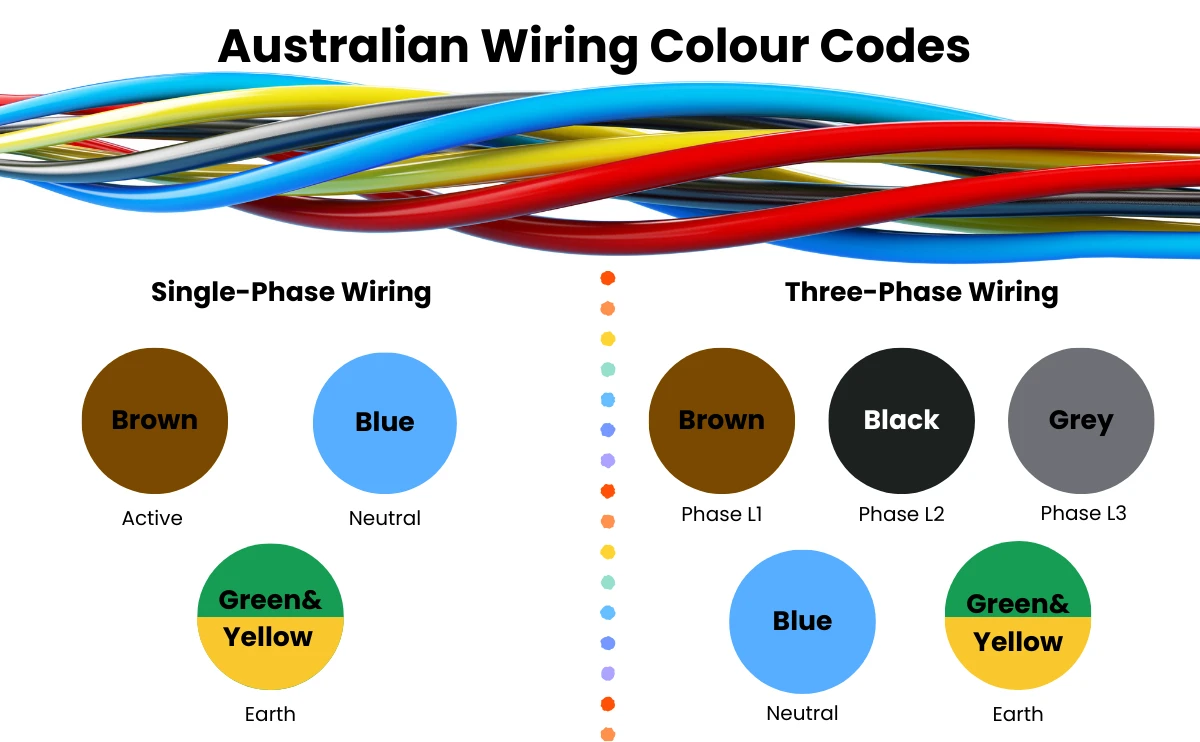

L'image ci-dessous affiche le Mise à jour des codes de couleur du câblage australien (Après 2018, confirmé dans les amendements de 2023).
Ces couleurs s'alignent sur les normes de la CEI et restent la règle actuelle en vertu de la norme AS/NZS 3000, sans changement en 2023 ou 2024.
Série AS/NZS 5000 (normes de construction des câbles)
Les normes AS/NZS 5000 définissent la manière dont les câbles australiens doivent être construits.
Elles spécifient les matériaux d'isolation, les types de gaines, les températures nominales et les propriétés de résistance au feu.
Normes les plus pertinentes :
AS/NZS 5000.1 - Câbles à isolation PVC (par exemple, V75, V90, TPS)
AS/NZS 5000.2 - Câbles à isolation XLPE (par exemple, câbles de construction XLPE, câbles électriques)
Ceux-ci restent le fondement du système australien de dénomination des câbles.
Logique de dénomination des câbles australiens (V75, V90, TPS, XLPE)
Les noms des câbles australiens reflètent le type d'isolation, la température nominale et la construction.
Voici un tableau propre expliquant chacun d'entre eux :
| Type de câble | Signification / Norme | Température nominale | Utilisation typique |
|---|---|---|---|
| V75 | Isolation en PVC (AS/NZS 5000.1) | 75°C | Câblage général, installations intérieures |
| V90 | Isolation en PVC de qualité supérieure | 90°C | Environnements à haute température, espaces sous plafond |
| TPS | Câble plat en PVC "Twin & Earth | 75°C ou 90°C | Câblage domestique, éclairage, prises de courant |
| XLPE | Isolation en polyéthylène réticulé (AS/NZS 5000.2) | 90°C | Câblage industriel, distribution d'énergie, souterrain |
Principaux types de câbles couramment utilisés en Australie
L'Australie applique ses propres normes en matière de dénomination AS/NZS Plusieurs types de câbles sont largement utilisés dans les projets résidentiels, commerciaux et industriels. Vous trouverez ci-dessous les types de câbles les plus courants et les plus pratiques sur le marché australien :
Câble TPS (double et terre / câble plat)
Le TPS (câble à gaine thermoplastique) est le plus utilisé. câble de construction en Australie. Disponible dans les variantes V75 et V90, le TPS est utilisé pour l'éclairage, les points d'alimentation et le câblage résidentiel conformément à la norme AS/NZS 5000.1.
Câble d'alimentation à isolation XLPE
Les câbles XLPE (polyéthylène réticulé) offrent une résistance à la chaleur, une résistance mécanique et une résistance à l'humidité supérieures. Ils ont une valeur nominale de 90°CIls sont idéaux pour les installations industrielles, les parcours souterrains, les systèmes solaires et la distribution d'énergie. Ils sont disponibles sous forme unipolaire ou multipolaire.

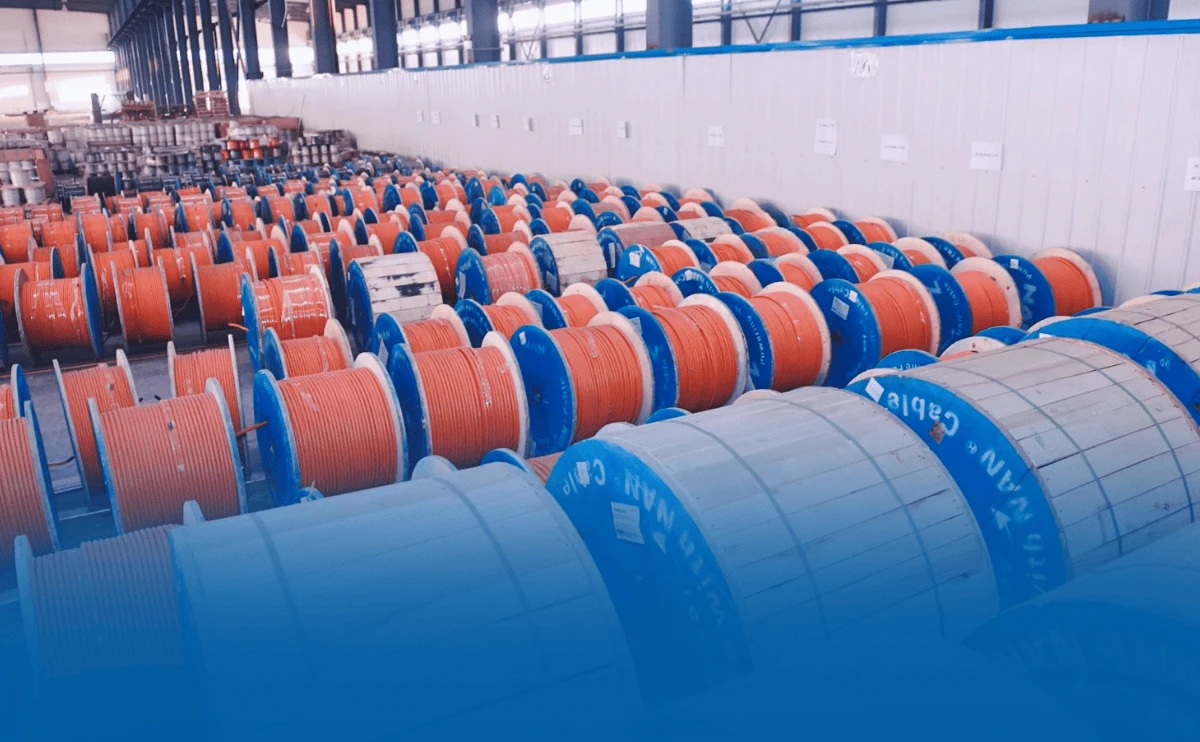

Câble circulaire orange
Orange Circular est un câble robuste isolé et gainé en PVC, reconnaissable à son profil rond et à sa gaine extérieure orange vif. Sa construction robuste lui confère une excellente flexibilité et une grande durabilité mécanique. Il est couramment utilisé sur les chantiers de construction, les machines, les alimentations temporaires et les environnements industriels où les câbles doivent résister à une manipulation brutale et à une exposition à l'extérieur.
Câble SDI (simple double isolation)
Le câble SDI est un conducteur unipolaire doté de deux couches d'isolation - généralement une isolation intérieure XLPE avec une gaine extérieure en PVC résistant. Cette double protection permet de l'utiliser pour les raccordements au réseau, les tableaux de distribution, les systèmes de batteries et les installations solaires où une sécurité électrique et mécanique accrue est requise.
Câbles coaxiaux et de données (RG6, Cat6)
Le câble coaxial (comme le RG6) possède un conducteur central en cuivre entouré d'un isolant diélectrique, d'un blindage métallique et d'une gaine extérieure, ce qui le rend idéal pour la transmission des signaux de télévision, de vidéosurveillance et du NBN. Les câbles de données tels que le Cat6 contiennent plusieurs paires torsadées afin de réduire les interférences et de prendre en charge les communications réseau à grande vitesse. Ces câbles sont utilisés dans les réseaux domestiques, les bureaux, les systèmes de surveillance et les télécommunications.
Applications par industrie
| L'industrie | Types de câbles courants | Applications typiques | Exigences clés |
|---|---|---|---|
| Construction résidentielle | TPS (double et terre), V75/V90, Cat6, RG6 | Câblage général, circuits d'éclairage, prises de courant, câblage de données et de télévision | Sécurité, facilité d'installation, conformité AS/NZS 3000 |
| Bâtiments commerciaux | Câbles d'alimentation XLPE, Câbles circulaires orange, Câbles de contrôle multiconducteurs | Systèmes CVC, tableaux de distribution, circuits d'urgence, réseaux de communication | Capacité de charge plus élevée, résistance au feu, durabilité |
| Installations solaires | Câbles DC homologués PV, câbles XLPE DC/AC, câbles SDI | Panneaux solaires vers onduleurs, connexions de la batterie, câblage de la sortie CA | Résistance aux UV, stabilité à la chaleur, longue durée de vie à l'extérieur |
| Environnements miniers et à usage intensif | Câbles XLPE armés, Câbles circulaires orange à usage intensif, Câbles de traînage | Fourniture de machines, énergie souterraine, équipements mobiles | Résistance mécanique, résistance à l'abrasion, protection contre l'humidité et les produits chimiques |
Comment sélectionner les câbles pour les projets de l'UA
En Australie, le choix des câbles électriques ne se limite pas à l'adéquation entre un produit et une application : il doit être conforme aux normes suivantes AS/NZS 3000Ils doivent répondre aux exigences de sécurité et résister au climat rigoureux de l'Australie. Voici les principaux critères que tout installateur, ingénieur ou importateur doit prendre en compte.
1. Température nominale (V75 vs V90 vs XLPE)
La chaleur de l'Australie, en particulier dans les combles, rend l'évaluation de la température cruciale :
V75 (PVC, 75°C) : Câblage intérieur standard avec exposition à des températures modérées
V90/V90HT (PVC, 90°C) : Meilleur pour les cavités du plafond, les bâtiments commerciaux ou les courants de charge plus élevés
XLPE (90-110°C) : Idéal pour les installations solaires, industrielles, extérieures et souterraines
Pourquoi c'est important :
Une plus grande tolérance à la température signifie une sécurité accrue, une réduction des contraintes d'isolation et une durée de vie plus longue dans les environnements chauds.
2. Tension nominale (ELV, LV, MV)
Le câble doit toujours être adapté à la tension maximale du système :
ELV : Câblage de données, coaxial, smart-home
BT (450/750V ou 0,6/1kV) : Câbles de construction TPS, V75, V90, XLPE
MV (3,3-33kV) : Exploitation minière, services publics, distribution industrielle
Rappel de conformité :
Tous les câbles doivent être conformes aux spécifications AS/NZS 3000 et AS/NZS 5000.
3. Résistance aux UV, à la chaleur et au feu
Le climat australien exige une forte protection de l'environnement :
Revêtement résistant aux UV pour les conduits extérieurs, montés sur le toit ou exposés
Isolation résistante à la chaleur (V90, XLPE) pour les combles
Options LSZH pour les espaces publics et les bâtiments commerciaux
Câbles solaires à courant continu doit répondre à des critères stricts de résistance aux UV, à l'ozone et à la température (AS/NZS 5033 ou EN50618)
Règle générale :
Extérieur = résistant aux UV ; Haute chaleur = XLPE ou V90 ; Bâtiments publics = matériaux résistants au feu.
4. Sélection des câbles intérieurs et extérieurs
Des environnements différents exigent des caractéristiques de protection spécifiques :
| Environnement | Caractéristiques du câble recommandées |
|---|---|
| Intérieur (murs, plafonds) | PVC V75 ou V90 ; flexible et facile à installer |
| Extérieur (exposé au soleil) | Gaine en PVC/XLPE résistant aux UV |
| Sous terre | Câbles XLPE, à double isolation ou armés |
| Zones humides/corrosives | Vestes résistantes à l'eau et aux produits chimiques |
| Toit solaire | Câbles homologués PV avec résistance aux UV, à la chaleur et à l'ozone |
5. Pratiques d'installation (exigences légales)
En Australie, Le bricolage électrique est illégal dans la plupart des cas. Toutes les installations doivent être réalisées par un électricien agréé.Les travaux doivent respecter AS/NZS 3000 Règles de câblage.
Une installation correcte garantit que le système est sûr, qu'il est connecté en permanence et qu'il ne présente aucun risque d'incendie ou d'électrocution.
6. Maintenance et amélioration du câblage existant
Les vieilles maisons australiennes ont souvent besoin d'une vérification du câblage en raison du vieillissement des systèmes ou de codes de couleur obsolètes.
Signes que vous avez peut-être besoin d'une mise à niveau :
- Déclenchements fréquents de disjoncteurs
- Lumières vacillantes
- Anciennes couleurs de câblage antérieures à 2018 (rouge/noir/vert)
- Isolation fragile ou usure visible
Des inspections régulières permettent de prévenir les défaillances et de garantir la conformité aux exigences de sécurité AS/NZS en vigueur.
Conclusion
Comprendre les normes australiennes en matière de câbles permet de choisir plus facilement des produits sûrs, conformes et conçus pour les conditions locales. Avec 15 ans d'expérience sur le marché australien et 40 ans d'expérience dans des projets internationaux, NAN CABLE aide les entrepreneurs, les ingénieurs et les distributeurs à choisir le câble adapté à chaque application.
Si vous souhaitez obtenir des conseils pour votre projet, ou si vous avez besoin d'aide pour confirmer qu'un câble répond aux exigences AS/NZS, notre équipe est prête à vous aider.
Vous pouvez explorer pour plus d'informations sur l'installation, telles que conseils pour l'installation des câbles armés.
